Pool-Einbauteile und Flansche: Warum Abdichtung schon bei Einbaulage und Rohrführung beginnt

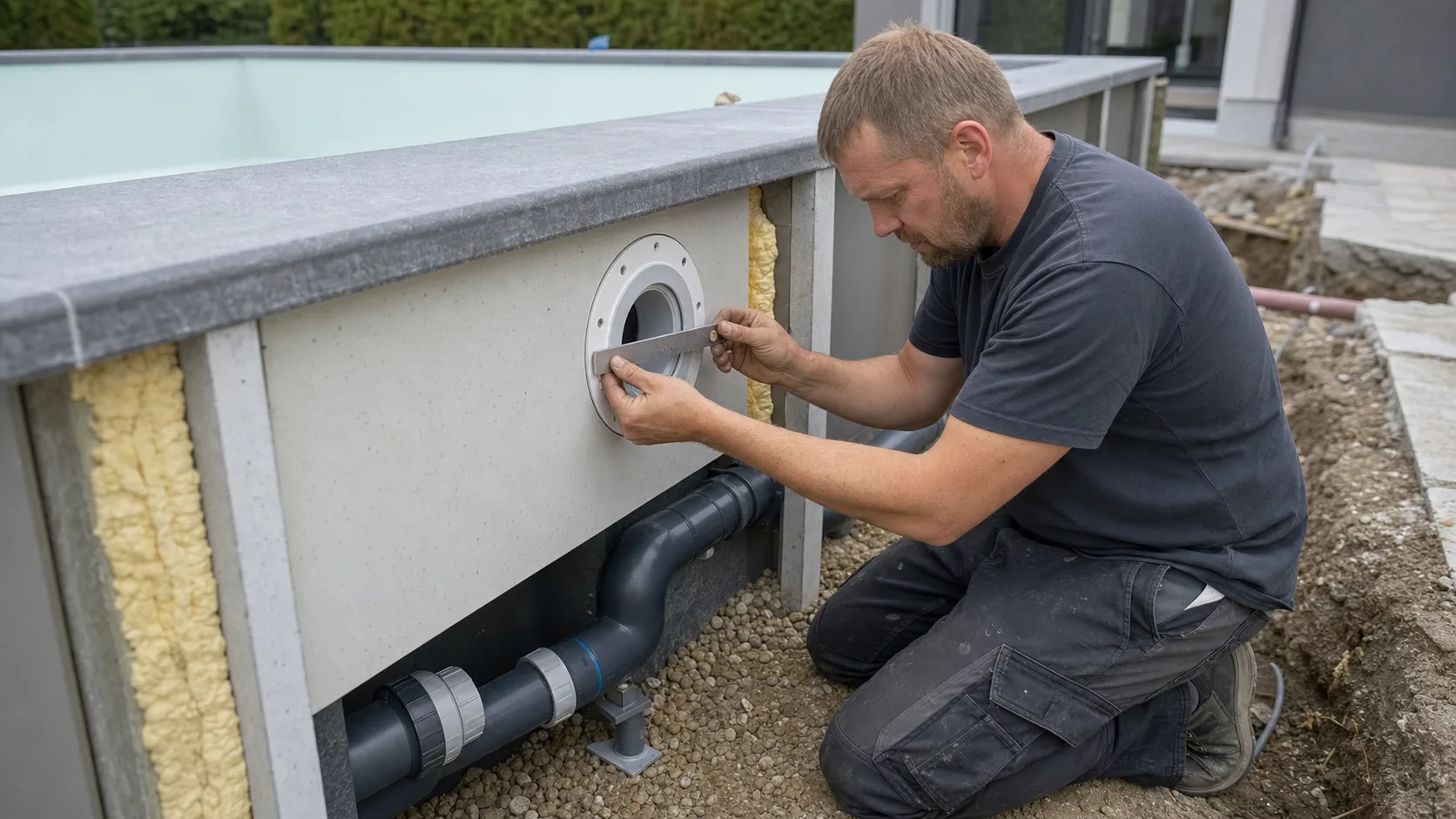

Ein Flansch kann gleichmäßig verschraubt sein und trotzdem später Probleme machen. Wenn Einbauteil, Beckenwand, Abdichtung und Rohrleitung nicht als ein Detail geplant werden, wirken Setzungen und Montagespannungen genau dort, wo die Dichtungsebene am empfindlichsten ist.
Skimmer, Einlaufdüse, Bodenablauf, Scheinwerfernische und Gegenstromanlage durchdringen die Beckenhülle. Damit gehören sie zu den Details, bei denen mehrere Gewerke und Materialien unmittelbar zusammentreffen: Beton oder Fertigwand, Folie oder Beschichtung, Dichtungssatz, Schrauben, Kunststoffgehäuse und die Rohrleitung dahinter.
Die häufige Frage „Ist der Flansch dicht?“ greift deshalb zu kurz. Eine dauerhaft belastbare Verbindung beginnt lange vor dem Anziehen der Schrauben. Einbaulage, Untergrund, Systemkompatibilität, Zugänglichkeit und spannungsfreie Rohrführung entscheiden mit, ob die Dichtungsebene gleichmäßig belastet bleibt oder später zum Schwachpunkt wird.
1) Das Einbauteil ist eine Schnittstelle, kein isoliertes Produkt
Ein Einbauteil muss zum Beckentyp und zur vorgesehenen Abdichtung passen. Hersteller unterscheiden beispielsweise Ausführungen für Beton-, Fertig- und Folienbecken. Flansche, Dichtungen und Gegenstücke sind nicht beliebig austauschbar, selbst wenn Durchmesser oder Lochbild ähnlich wirken.
DIN EN 16582-1 ordnet allgemeine Sicherheits- und Qualitätsanforderungen für privat genutzte Schwimmbäder ein. Für die praktische Detailplanung ersetzt das nicht die Montageunterlagen des gewählten Systems. Produktzeichnung, Einbaumaß und Abdichtungsfolge müssen vor Rohbau oder Wandmontage feststehen.
- Beckensystem und Oberflächenaufbau vor der Produktauswahl festlegen.
- Flansch- und Dichtungssatz vollständig als System betrachten.
- Einbaumaße aus der konkreten technischen Zeichnung übernehmen.
- Ersatzteilverfügbarkeit und spätere Demontage bereits mitdenken.
2) Einbaulage: Wasserlinie, Belag und fertige Oberfläche gemeinsam lesen
Die Rohbaukante ist nicht automatisch die spätere Bezugsebene. Folienaufbau, Ausgleichsschichten, Beschichtung, Beckenrand und Wasserstand verändern die tatsächliche Lage. Besonders bei Skimmern und hoch gesetzten Einlaufteilen können wenige Millimeter die Funktion oder die sichtbare Symmetrie beeinflussen.
Vor dem Fixieren braucht es deshalb eine eindeutige Höhen- und Achsreferenz. Sie sollte in Plan und Baustelle übereinstimmen. Werden Einbauteile nur nach einer unfertigen Wand gesetzt, entstehen später schiefe Flanschauflagen, ungünstige Ausschnitte oder Konflikte mit Randsteinen und Abdeckung.
- Fertigmaß statt bloßes Rohbaumaß als Referenz verwenden.
- Wasserstand, Folienlinie und Beckenrand im Schnitt darstellen.
- Achsen mehrerer Düsen vor Montage gemeinsam kontrollieren.
- Genügend Abstand für Flansch, Schrauben und Werkzeugzugang lassen.
3) Die Dichtungsebene braucht eine ebene und saubere Auflage
Dichtungen gleichen keine groben Unebenheiten oder versetzte Bauteile aus. Liegt der Flansch nur punktuell an, konzentriert sich die Schraubkraft auf einzelne Bereiche. Das kann Dichtung, Folie oder Kunststoffgehäuse lokal überlasten, während an anderer Stelle der notwendige Anpressdruck fehlt.
Vor der Endmontage werden Auflagefläche, Gehäusesitz und Dichtungsfolge kontrolliert. Staub, Grate, Falten oder ausgehärtete Rückstände gehören nicht zwischen die Dichtflächen. Zusätzliche Dichtstoffe sind nur sinnvoll, wenn das konkrete System sie vorsieht; mehr Material ist nicht automatisch mehr Sicherheit.
- Flanschfläche auf Ebenheit, Beschädigung und vollständige Auflage prüfen.
- Dichtungen sauber, trocken und entsprechend der Systemfolge einsetzen.
- Folienausschnitt erst nach der vorgesehenen Fixierung herstellen.
- Keine improvisierten Dichtstoffschichten ohne Herstellerfreigabe ergänzen.
4) Schrauben gleichmäßig anziehen – ohne den Kunststoff zu verformen
Beim Flansch zählt ein gleichmäßiger Anpressdruck. Werden Schrauben nacheinander bis zum Anschlag angezogen, kann sich der Ring verkanten oder die Dichtung seitlich verschieben. Ein kreuzweises, stufenweises Vorgehen nach Montagevorgabe verteilt die Last kontrollierter.
Das passende Drehmoment richtet sich nach Bauteil und Hersteller. Pauschale Werte wären riskant. Überdrehen kann Gewinde, Flansch oder Gehäuse beschädigen; zu geringe oder ungleichmäßige Vorspannung lässt die Dichtungsebene uneinheitlich arbeiten. Auch Nachziehen ist keine universelle Reparaturmethode.
- Schraubenbild und Bauteile vor Montage auf Vollständigkeit prüfen.
- Kreuzweise und in mehreren Stufen nach Herstellervorgabe anziehen.
- Beschädigte Gewinde oder verzogene Flansche nicht weiterverwenden.
- Montagezustand vor dem Verfüllen fotografisch dokumentieren.
5) Rohrspannung zieht an der Dichtung, obwohl der Flansch korrekt wirkt
Eine Rohrleitung darf das Einbauteil nicht in Position zwingen. Ist die Strecke zu kurz, schlecht abgestützt oder mit einem versetzten Anschluss verklebt, wirken Zug- und Biegemomente auf das Gehäuse. Temperaturänderungen, Hinterfüllung und Setzungen verstärken diese Lasten später.
Eine spannungsfreie Führung entsteht durch sauberes Aufmaß, passende Formteile, kontrollierte Klebeverbindungen und geeignete Unterstützung. Das Einbauteil ist kein Rohrhalter. Leitungen müssen so liegen, dass Wartung und Demontage möglich bleiben und das Gehäuse nicht die Bewegung des Erdreichs aufnehmen muss.
- Rohr vor dem Verkleben ohne Kraft passend ausrichten.
- Leitung in geeigneten Abständen unterstützen und gegen Setzung schützen.
- Verschraubungen oder lösbare Übergänge dort vorsehen, wo Servicezugang besteht.
- Hinterfüllung gleichmäßig und abgestimmt auf Becken- und Rohrsystem ausführen.
6) Vor dem Verschließen prüfen, wenn das Detail noch zugänglich ist
Der beste Prüfzeitpunkt liegt vor Hinterfüllung, Verkleidung und vollständiger Befüllung. Dann sind Gehäuse, Anschlüsse und Rohrverlauf sichtbar. Eine geeignete Dichtheits- oder Druckprüfung wird passend zum Leitungsabschnitt und System geplant; unkontrollierter Überdruck kann selbst Schäden verursachen.
Die Dokumentation sollte zeigen, welches Bauteil verbaut wurde, wie die Dichtungsebene aussah und wie die Leitung abgestützt ist. Fotos mit Zuordnung zum Beckenplan sind später wertvoller als Nahaufnahmen ohne Positionsangabe.
- Prüfabschnitte und zulässige Prüfbedingungen vorab festlegen.
- Flansch, Gehäuseanschluss und erste Rohrstrecke zugänglich lassen.
- Positionen im Plan oder auf einer Beckenansicht eindeutig nummerieren.
- Erst nach dokumentierter Kontrolle verfüllen oder dauerhaft verkleiden.
7) Sanierung im Bestand: erst Ursache und Systemgrenze klären
Wenn Feuchte an einem Einbauteil auffällt, ist der sichtbare Flansch nur eine mögliche Ursache. Wasser kann entlang einer Leitung, durch einen Gehäuseriss, aus einer Klebestelle oder aus dem umgebenden Aufbau kommen. Blindes Nachziehen verändert den Befund und kann Folie oder Bauteil zusätzlich belasten.
Für eine Sanierungsplanung werden Wasserstandsverlauf, betroffener Leitungsabschnitt, Zugänglichkeit und vorhandenes Einbausystem erfasst. Erst danach lässt sich entscheiden, ob Dichtungssatz, Flansch, komplettes Einbauteil oder die Rohrverbindung bearbeitet werden muss. Der Fokus dieser Bauplanung liegt dabei nicht auf einer pauschalen Leckdiagnose, sondern auf einem reparierbaren Detail.
- Wasserverlust und sichtbare Feuchte zeitlich dokumentieren.
- Produkt, Flanschgeometrie und Ersatzteile eindeutig identifizieren.
- Rohranschluss hinter dem Einbauteil in die Prüfung einbeziehen.
- Reparaturöffnung so planen, dass der Aufbau kontrolliert wiederhergestellt werden kann.
8) Die fünf Entscheidungen, die vor dem Rohbau feststehen sollten
Ein robustes Detail entsteht nicht durch ein einzelnes Premiumbauteil, sondern durch abgestimmte Entscheidungen. Beckensystem, Einbauteil, Höhenlage, Rohrführung und Prüfzugang müssen zusammenpassen. Werden diese Punkte erst auf der Baustelle improvisiert, steigt der Aufwand genau an den später verdeckten Stellen.
Die Planung sollte deshalb für jedes Einbauteil einen kleinen Detaildatensatz führen. Er enthält Produkt, Position, Wandaufbau, Dichtungsfolge, Rohranschluss und Prüfschritt. Das ist wenig Bürokratie im Vergleich zu einer späteren Öffnung der Beckenumgebung.
- Welches Einbauteil ist für den konkreten Beckenaufbau vorgesehen?
- Wo liegt die fertige Dichtungs- und Wasserlinie?
- Wie wird die Rohrleitung spannungsfrei geführt und abgestützt?
- Welche Teile müssen nach Fertigstellung erreichbar bleiben?
- Wann und wie wird vor dem Verschließen geprüft und dokumentiert?
Fragen zum Thema
Kann derselbe Flansch für Beton- und Folienbecken verwendet werden?
Nicht pauschal. Einbauteile, Flansche und Dichtungssätze sind für bestimmte Becken- und Oberflächensysteme ausgelegt. Entscheidend sind die konkrete Produktfreigabe und Montageunterlage.
Hilft zusätzliches Silikon, wenn die Dichtungsebene uneben ist?
Eine unebene oder beschädigte Auflage sollte nicht mit beliebigem Dichtstoff kaschiert werden. Zusätzliche Stoffe können die Montage sogar verschlechtern und gehören nur dort eingesetzt, wo das konkrete System sie vorsieht.
Warum darf die Rohrleitung nicht am Einbauteil ziehen?
Zug und Biegung können das Gehäuse verformen oder die Flanschfläche ungleich belasten. Durch Temperatur, Hinterfüllung und Setzung können solche Spannungen später zunehmen.
Sollte ein undichter Flansch einfach nachgezogen werden?
Nicht ohne Ursachenprüfung. Der Austritt kann auch von Gehäuse, Rohranschluss oder einer anderen Stelle stammen. Unkontrolliertes Nachziehen kann Gewinde, Flansch, Dichtung oder Folie beschädigen.
Wann ist der beste Zeitpunkt für die Dichtheitsprüfung?
Wenn Flansch, Gehäuse und erste Rohrstrecke noch sichtbar und zugänglich sind. Prüfbedingungen müssen zum System passen und sollten vor Hinterfüllung oder dauerhafter Verkleidung dokumentiert werden.
Quellen und weiterführende Hinweise
- DIN Media: DIN EN 16582-1 – Allgemeine Anforderungen für private Schwimmbäder
- AstralPool: Multiflow-Einlaufdüse für Folienbecken mit Dichtungen und Schrauben
- AstralPool: Austauschbare Beckeneinbauteile und Flanschbaugruppen
- DIN Media: Normenübersicht Schwimmbadanlagen und -geräte für private Nutzung
