Pool-Wärmepumpe vor dem Pflastern planen: Luftweg, Kondensat, Schall und Bypass zusammenführen

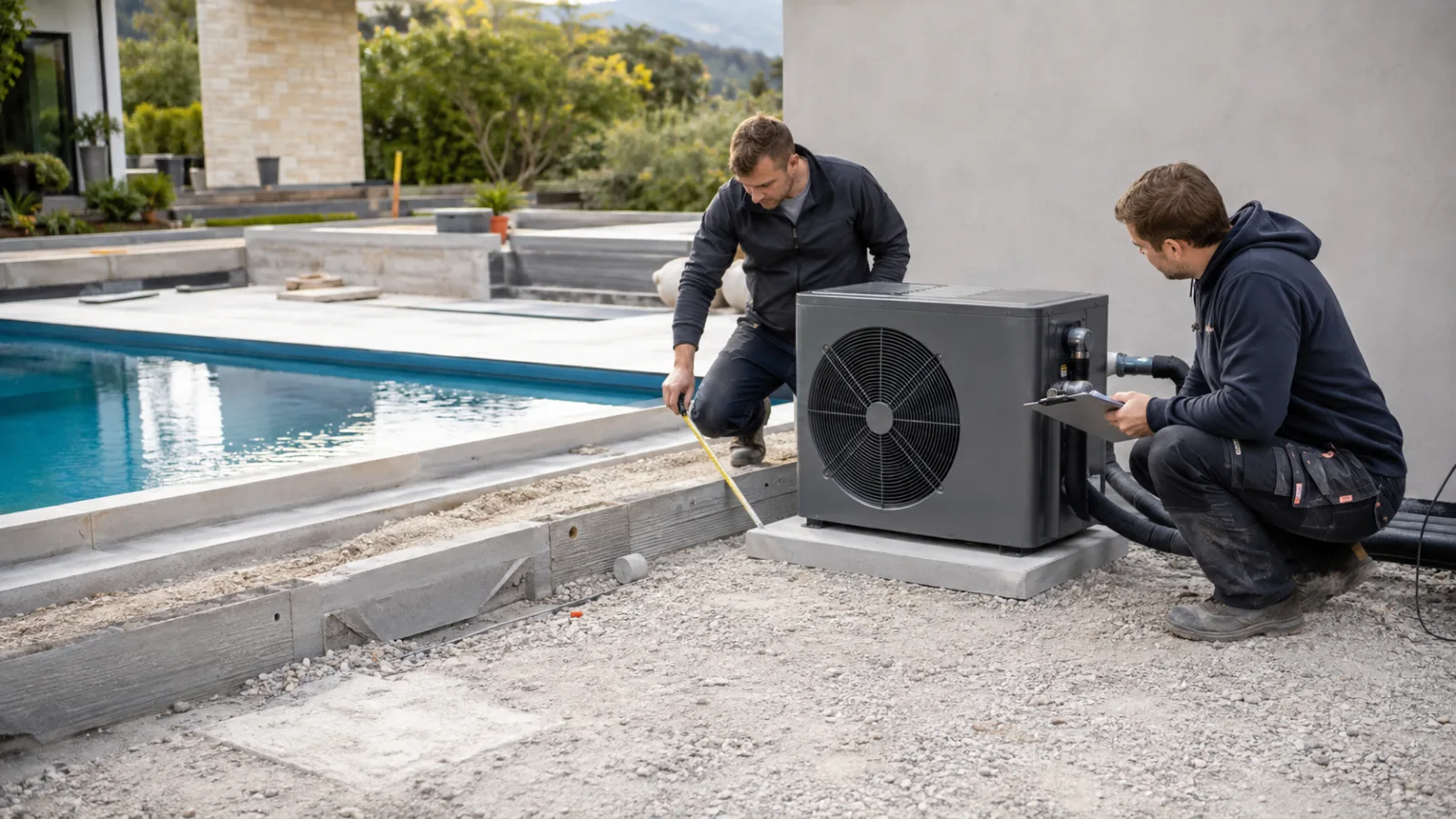

Eine Pool-Wärmepumpe entzieht der Außenluft Wärme. Dafür muss sie genügend Luft ansaugen und die abgekühlte Luft so ausblasen können, dass sie nicht unmittelbar wieder am Verdampfer ankommt. Herstellerunterlagen nennen deshalb modellabhängige Mindestabstände vor, hinter und über dem Gerät. Diese Werte sind keine Dekoration im Handbuch: Ein Zaun, eine spätere Hecke oder eine dichte Abdeckung kann den wirksamen Querschnitt nachträglich verkleinern.

Im Lageplan wird die Ausblasrichtung als freier Korridor eingezeichnet. Eine Ecke aus zwei massiven Wänden ist kritisch, weil Luft und Schall reflektiert werden können. Auch ein tiefer Schacht ist für ein gewöhnliches Außengerät nicht automatisch geeignet. Soll das Gerät verdeckt stehen, muss die Luftführung ausdrücklich mit dem gewählten Modell geplant werden; eine optische Lamellenbox ersetzt keinen berechneten Luftweg.

Ventilator und Verdichter erzeugen Luft- und Körperschall. Der Wiener Leitfaden für haustechnische Anlagen zeigt, dass nahe Wände und Ecken Schallreflexionen erhöhen können. Für eine Pool-Wärmepumpe bedeutet das: Nicht nur der Abstand zur Grundstücksgrenze zählt, sondern auch die Richtung von Ausblasöffnung, Fassade, Schlafräumen und harten Flächen.

Der Standortvergleich sollte mit den Schallleistungsangaben des ausgewählten Geräts erfolgen. Ein leiser Betriebsmodus kann hilfreich sein, heilt aber keinen ungünstigen Platz. Der Sockel wird tragfähig, eben und konstruktiv so ausgebildet, dass Schwingungen nicht unnötig in Terrassenplatte oder Gebäude eingeleitet werden. Provisorische Gummimatten ohne abgestimmten Aufbau sind kein Ersatz für eine saubere Aufstellung.

Beim Abkühlen feuchter Außenluft entsteht am Verdampfer Kondenswasser. Je nach Wetter und Laufzeit kann sichtbar Wasser unter dem Gerät austreten. Das wird manchmal fälschlich als Leck bewertet; umgekehrt darf der Hinweis auf Kondensat kein tatsächliches Leck in den Poolleitungen verdecken. Ein definierter Ablauf macht die Herkunft später prüfbar.

Der Sockel erhält ein planbares Gefälle beziehungsweise den vom Hersteller vorgesehenen Kondensatanschluss. Das Wasser wird frostsicher und ohne Stolperstelle zu einer geeigneten Versickerungs- oder Entwässerungsstelle geführt. Es darf weder über empfindliche Fassadenanschlüsse noch dauerhaft unter eine dichte Terrassenkonstruktion laufen. Vor dem Pflastern ist dieser Weg einfach herzustellen, danach oft nur mit sichtbaren Leitungen oder Rückbau.

Die Wärmepumpe wird in den gefilterten Wasserkreislauf eingebunden. Das Gerät benötigt einen Durchfluss innerhalb seiner technischen Vorgaben; zu wenig oder zu viel Wasser kann Betrieb und Leistung beeinträchtigen. Herstelleranleitungen zeigen dafür häufig einen Bypass mit Absperr- und Regulierventilen. Er erlaubt außerdem, das Gerät für Wartung oder Winterentleerung hydraulisch zu trennen.

Im Technikraum werden Fließrichtung, Filter, Wärmepumpe und Dosierstelle eindeutig geordnet. Chemische Dosierung gehört nach dem Wärmetauscher entsprechend Hersteller- und Anlagenvorgaben, damit konzentrierte Chemikalien nicht rückwärts zum Gerät gelangen. Rohrdurchmesser, Pumpenkennlinie und zusätzlicher Druckverlust werden gemeinsam betrachtet; ein nachträglich eng gebauter Rohrbogen ersetzt keine hydraulische Auslegung.

Lange Leitungswege erhöhen Wärmeverlust und Druckverlust, doch die kürzeste geometrische Verbindung ist nicht immer wartungsfreundlich. Rohre dürfen Anschlüsse am Gerät nicht verspannen und sollten vor mechanischer Beschädigung, UV-Strahlung und Frost geschützt sein. Eine gedämmte Leitung braucht einen Aufbau, der auch im Außenbereich dauerhaft funktioniert.

Am Gerät bleiben Verschraubungen, Typenschild, Bedienfeld und zu öffnende Gehäuseseiten erreichbar. Der fertige Belag darf nicht so nahe heranreichen, dass ein Seitenteil nur durch Aufschneiden einer Fuge ausgebaut werden kann. Auch ein möglicher Gerätetausch wird mitgedacht: Ein ausreichend breiter Transportweg spart später Demontage an Zaun oder Pergola.

Leistungsaufnahme, Absicherung, Fehlerstromschutz und Leitungsquerschnitt hängen vom Gerät und der Installation ab. Diese Arbeiten gehören zur Elektrofachplanung. Im Bauablauf ist aber früh zu klären, wo geschützte Leerwege, Trennstelle und Potenzialausgleich enden und wie Steuerkontakte zur Filterpumpe geführt werden.

Viele Wärmepumpen dürfen nur bei ausreichendem Wasserfluss laufen. Die Betriebslogik von Filterpumpe, Durchflussüberwachung und Heizung wird deshalb vor Inbetriebnahme festgelegt. Eine WLAN-Verbindung oder App-Steuerung ersetzt weder die elektrische Schutzmaßnahme noch die hydraulische Verriegelung.

In frostgefährdeten Bereichen muss stehendes Wasser gemäß Herstelleranleitung aus Gerät und Leitungen entfernt werden können. Dafür braucht es erreichbare Tiefpunkte, Entleerungsmöglichkeiten und eine Rohrführung ohne unbeabsichtigte Wassersäcke. Wer diese Punkte erst im Herbst sucht, entdeckt häufig, dass eine Verschraubung hinter dem Gerät oder knapp über dem Pflaster liegt.

Vor der Bauabnahme hilft eine gemeinsame Funktionsprobe: Durchfluss einstellen, Kondensatweg beobachten, Geräusch in mehreren Betriebszuständen beurteilen und Zugang zu allen Wartungspunkten fotografisch dokumentieren. Die Unterlagen nennen Ventilstellungen für Betrieb, Wartung und Winterpause. So bleibt aus einer Geräteinstallation ein nachvollziehbarer Teil der gesamten Pooltechnik.
