Rohbau & Einbauteile

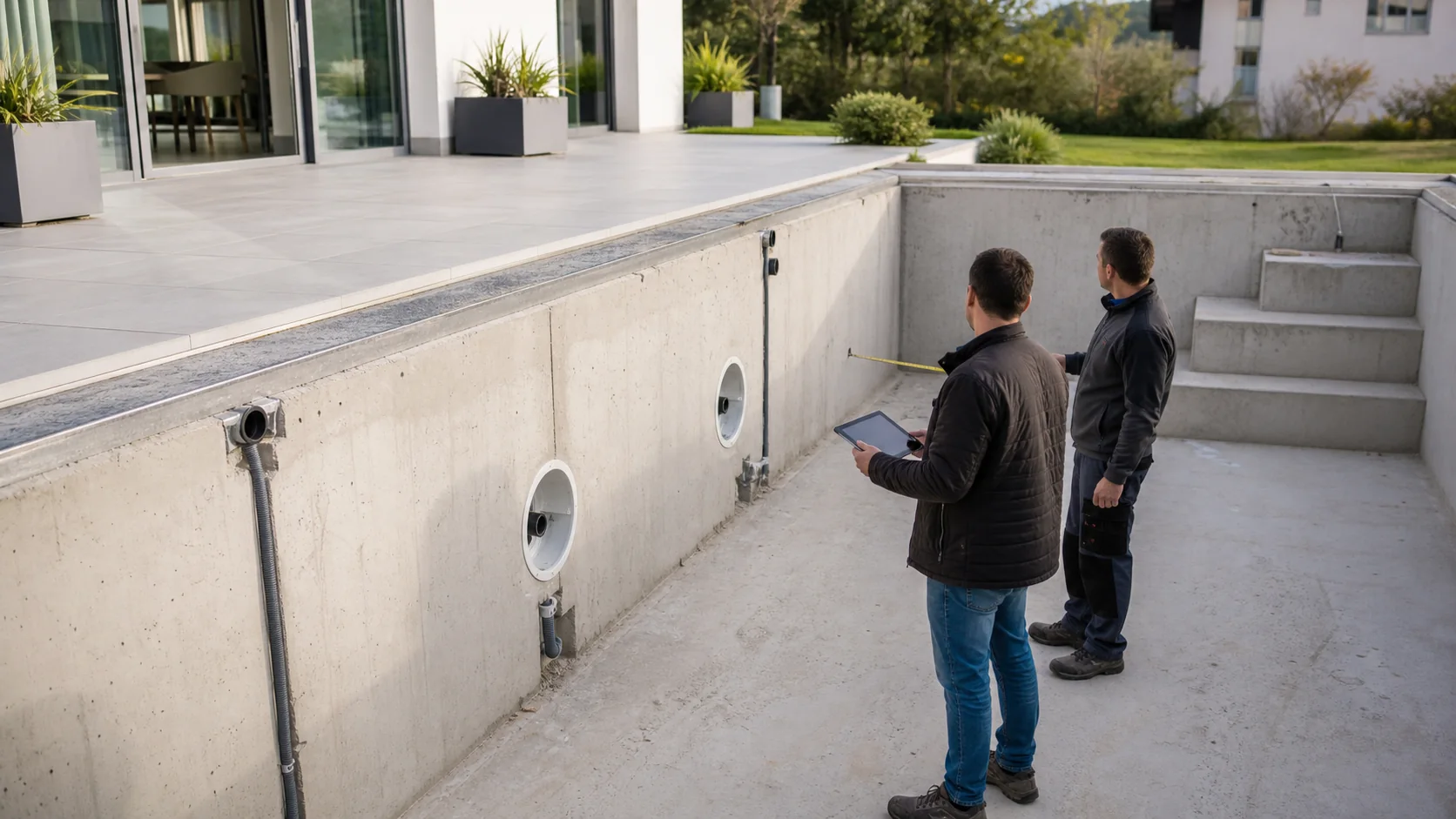

Poolbeleuchtung vor dem Rohbau planen: Blickrichtung, Nische, Kabelweg und Austauschbarkeit
Eine Poolleuchte ist kein nachträglicher Lichtpunkt. Ihre Blickrichtung, Nische und Leitung müssen zum Beckentyp, zur Terrasse, zur Abdichtung und zum späteren Austausch passen.
Der Pool ist tagsüber überzeugend geplant, doch abends blickt man von der Terrasse direkt in zwei helle Lichtpunkte. Beim ersten Lampentausch zeigt sich zusätzlich, dass das Kabel zu kurz ist und die Anschlussdose hinter einem fertigen Belag liegt. Solche Probleme entstehen selten durch die LED selbst. Sie beginnen dort, wo Blickrichtung, Beckenkörper, Nische und Leitungsweg als getrennte Gewerke behandelt wurden.
Die Planung startet deshalb mit Ansichten vom Haus, von Sitzplätzen und aus dem Wasser. Danach werden Leuchtentyp, Beckensystem, Nischenlage, Kabelreserve, Anschlussweg und elektrische Schutzmaßnahmen koordiniert. Die Elektroinstallation im Schwimmbadbereich gehört ausschließlich in Fachplanung und Ausführung; dieser Leitfaden beschreibt die baulichen Schnittstellen, keine Verdrahtungsanleitung.
Blickrichtung zuerst: Licht soll Flächen zeigen, nicht Betrachter blenden
AstralPool empfiehlt in seinem Nischenhandbuch, Projektoren von Wohnhaus und üblichen Blickrichtungen weg auszurichten. Dieser Grundsatz wird bereits im Lageplan geprüft. Terrasse, Wohnraum, Gartenweg und bevorzugte Sitzplätze erzeugen andere Sichtachsen als ein Grundriss, der nur das Becken zeigt. Auch Schwimmer blicken längs oder quer durch das Wasser und können direktes Licht als störend empfinden.
Eine Nachtwirkung lässt sich vor dem Rohbau mit markierten Achsen und einfachen Visualisierungen beurteilen. Leuchten an der Hausseite strahlen häufig vom Betrachter weg in das Becken; die konkrete Lösung hängt jedoch von Form, Oberfläche und Nutzung ab. Treppe, Sitzbank und Rollladen können Schatten erzeugen, weshalb eine symmetrische Anordnung nicht automatisch eine gleichmäßige Wahrnehmung ergibt.
- Sichtachsen von Haus, Terrasse und Schwimmrichtung im Plan eintragen.
- Leuchten nicht allein nach geometrischer Symmetrie verteilen.
- Treppen, Bänke und Abdeckungen als mögliche Schattenkörper berücksichtigen.
Beckenfarbe und Wasseroberfläche verändern die Lichtverteilung
Helle Oberflächen reflektieren Licht anders als dunkle Folien, Naturstein oder Edelstahl. AstralPools aktuelle Anleitung nennt eine Orientierungsgröße pro Wasserfläche ausdrücklich nur für helle Becken und empfiehlt bei dunklen oder metallischen Oberflächen eine höhere Auslegung. Diese Herstellerangabe ist kein universeller Rechenwert, zeigt aber die Bedeutung des Materials für Anzahl und Leistung.
Zusätzlich bricht und spiegelt die Wasseroberfläche. Eine Leuchte, die im trockenen Rohbau ausreichend wirkt, kann gefüllt andere Helligkeitszonen erzeugen. Darum werden Lichtfarbe, Abstrahlwinkel, Beckentiefe und Oberflächenmaterial gemeinsam bemustert. Mehr Leistung ersetzt keine gute Positionierung und kann Blendung sowie starke Kontraste sogar verstärken.
- Beckenmaterial und Farbe vor der Leuchtenauslegung festlegen.
- Herstellerdaten nur auf das passende System und Becken übertragen.
- Lichtleistung nicht als Ersatz für eine geprüfte Blickrichtung verwenden.
Nische, Aufbaumontage und Wanddurchführung sind verschiedene Systeme
AstralPool bietet Nischen für Beton-, Folien-, Fertig- und Paneelbecken sowie Systeme für Nische, Düse, Aufbaumontage oder Wanddurchführung. Die Auswahl greift direkt in Rohbau und Abdichtung ein. Eine Nische für Beton mit Fliesen hat andere Anschlussdetails als eine Ausführung mit Flansch für Folie. Späte Produktwechsel können Lochbild, Einbautiefe und Dichtungsebene unbrauchbar machen.
Vor der Schalung braucht es deshalb eine freigegebene Produktfamilie mit Einbauzeichnung. Nicht nur der sichtbare Durchmesser zählt, sondern auch Rückraum, Flansch, Dichtungen, Schraubzugang und zulässige Einbaulage. Universelle Dichtmasse ist kein Planungsersatz; das AstralPool-Handbuch warnt bei der beschriebenen Nische vor ungeeigneten Silikonen und Dichtstoffen.
- Beckentyp und Abdichtung mit der konkreten Nische abgleichen.
- Einbauzeichnung vor Bewehrung und Schalung freigeben.
- Keine beliebige Dichtmasse als Korrektur eines falschen Systems vorsehen.
Höhe und Erreichbarkeit bestimmen den späteren Service
Die Herstelleranleitung empfiehlt Nischen in einem Bereich, der vom oberen Beckenrand erreichbar bleibt, und nennt dafür bei diesem System einen Abstand zur Wasseroberfläche. Der konkrete Wert darf nicht blind auf andere Produkte übertragen werden. Entscheidend ist das Prinzip: Die Leuchte muss zur Wartung gelöst und an eine sichere Arbeitsposition gebracht werden können, ohne den Beckenkörper zu beschädigen.
In jedem Schnitt werden geplante Wasserlinie, fertige Beckenoberfläche, Nischenachse und Reichweite dargestellt. Liegt eine Sitzbank davor oder endet der Rollladenweg über der Leuchte, kann der Zugang trotz richtiger Höhe blockiert sein. Bei tiefen Becken oder breiten Randplatten wird zusätzlich geprüft, von wo Servicearbeiten zulässig und praktisch ausführbar sind.
- Wasserlinie und Nischenachse im selben Schnitt bemaßen.
- Serviceweg mit Randstein, Abdeckung und Sitzbank überlagern.
- Produktspezifische Einbauhöhe statt pauschalem Erfahrungsmaß verwenden.
Kabelweg braucht eine durchgängige, austauschbare Route
Ein Schutzschlauch verbindet laut AstralPool die Leuchtennische mit der Anschlussdose. Das klingt nebensächlich, entscheidet aber über Dichtheit und Austauschbarkeit. Zu enge Bögen, gequetschte Leerrohre, ein falscher oberer Auslass oder eine später überbaute Dose erschweren den Kabelzug. Das aktuelle Nischenhandbuch verlangt bei der beschriebenen Ausführung den Kabelauslass oben.
Geplant werden Rohrtyp, Biegeradien, Endpunkte und eine zugängliche Anschlussstelle gemäß Produktsystem und Elektroplanung. Die Leitung wird vor Betonage lagegesichert und fotografiert. Kabelreserve, Trennbarkeit und zulässige Verbindungen sind mit Hersteller und Elektrofachkraft festzulegen. Im Nassbereich werden keine improvisierten Muffen oder verdeckten Abzweige vorgesehen.
- Kabelauslass und Leerrohrroute in Schnitt und Grundriss markieren.
- Bögen und Endpunkte vor Betonage praktisch auf Zugänglichkeit prüfen.
- Anschlussdose dauerhaft erreichbar halten und elektrisch fachplanen lassen.
Treppe, Einströmdüsen und Rollladen konkurrieren um dieselbe Wand
Die lange Beckenwand wirkt im frühen Entwurf frei, wird aber schnell von Einlaufdüsen, Gegenstromanlage, Foliennähten, Rollladenführung und Leuchten beansprucht. Eine Leuchte direkt neben einer Düse kann Flansche und Leitungsräume kollidieren lassen. Eine Position hinter einer Treppe beleuchtet womöglich nur die Stufenkante und bleibt für Service schlecht erreichbar.
Eine koordinierte Wandansicht zeigt alle Einbauteile mit Rückräumen, Leitungsachsen und Wartungsflächen. Erst danach werden Positionen freigegeben. Dabei darf Lichtplanung die Beckenhydraulik nicht verdrängen und umgekehrt. Wo Funktionen nicht konfliktfrei passen, wird priorisiert oder die Lichtverteilung mit mehreren kleineren, systemgeeigneten Leuchten neu gedacht.
- Alle Einbauteile in einer gemeinsamen Wandansicht darstellen.
- Rückräume und Rohrkreuzungen hinter dem Becken mitprüfen.
- Kollisionen vor Betonage entscheiden, nicht auf der Baustelle verschieben.
Abnahme im Rohbau schützt vor später unsichtbaren Fehlern
Vor Betonage werden Achsen, Oberkante, Ausrichtung und Befestigung kontrolliert. Nach dem Ausschalen folgen Maßprüfung, Sichtkontrolle und Fotodokumentation, bevor Abdichtung und Hinterfüllung Details verdecken. Das AstralPool-Handbuch weist darauf hin, dass Fehler bei der Nischenmontage später nicht korrigierbar sein können. Diese Warnung macht eine formale Schnittstellenfreigabe sinnvoll.
Die Abnahme umfasst auch Leerrohrdurchgängigkeit, unbeschädigte Dichtflächen und die Übereinstimmung mit dem tatsächlich bestellten Leuchtensystem. Elektrische Messungen und Schutzmaßnahmen übernimmt die Elektrofachkraft nach geltenden Vorgaben. Erst wenn bauliche und elektrische Zuständigkeiten dokumentiert sind, wird die Oberfläche geschlossen.
- Achse, Höhe und Orientierung vor und nach Betonage prüfen.
- Dichtflächen und Leerrohr dokumentieren, bevor sie verdeckt werden.
- Bauliche Abnahme und elektrische Prüfung klar getrennt protokollieren.
Fragen zum Thema
Auf welcher Poolseite sollten Unterwasserleuchten sitzen?
Oft ist eine Ausrichtung vom Haus oder Hauptsitzplatz weg sinnvoll, damit Betrachter nicht direkt in die Lichtquelle sehen. Die endgültige Seite hängt von Beckenform, Treppe, Oberfläche, Schwimmrichtung und weiteren Blickachsen ab und sollte projektbezogen geprüft werden.
Wie viele Poolleuchten werden benötigt?
Eine pauschale Zahl ist nicht belastbar. Wasserfläche, Tiefe, Beckenfarbe, Reflexion, Abstrahlwinkel und gewünschte Lichtwirkung bestimmen die Auslegung. Herstellerwerte gelten nur für das konkrete Produkt und die dort genannten Randbedingungen.
Kann die Leuchtennische erst nach dem Betonieren festgelegt werden?
Bei eingelassenen Systemen in der Regel nicht sinnvoll. Nische, Flansch, Rückraum und Kabelweg greifen in Rohbau und Abdichtung ein. Kernbohrungen oder improvisierte Einbauten nach der Betonage können andere Details gefährden und müssen systembezogen geplant werden.
Warum braucht eine Poolleuchte Kabelreserve?
Die Leuchte muss bei vielen Systemen für Wartung oder Austausch an eine erreichbare Position gebracht werden können. Wie viel Reserve zulässig und erforderlich ist, legt der Hersteller fest. Verbindungen und Anschlussstellen gehören in die Elektrofachplanung.
Darf man Poolleuchten selbst elektrisch anschließen?
Arbeiten an elektrischen Anlagen im Schwimmbadbereich gehören wegen der besonderen Schutzbereiche und Risiken in die Hände einer Elektrofachkraft. Der Bauplan muss die Schnittstellen vorbereiten, ersetzt aber keine elektrische Planung, Prüfung und Inbetriebnahme.
