Poolbau
Technikschacht beim Pool planen: Winterentleerung, Gefaelle und Servicezugang vor dem Beton klaeren
Ein Technikschacht wirkt im Poolbau oft wie ein Nebenraum. In Wahrheit entscheidet er darueber, ob Leitungen sauber entleert, Ventile erreicht und Filter, Pumpe oder Abdeckung spaeter gewartet werden koennen, ohne jedes Mal den halben Terrassenaufbau zu oeffnen.
Viele Poolprojekte behandeln den Technikschacht erst dann ernsthaft, wenn Becken, Terrasse und Abdeckung bereits entschieden sind. Dann wird der Schacht dorthin geschoben, wo noch Platz bleibt. Genau daraus entstehen spaeter die typischen Probleme: Ventile liegen zu tief, Entleerungspunkte sind nicht erreichbar, Leitungen halten Wasser, Deckel kollidieren mit Belag oder Technikkomponenten werden so eng gesetzt, dass jeder Filterservice zur Geduldsprobe wird.
Dieser Beitrag betrachtet den Technikschacht nicht als DIY-Anleitung, sondern als Planungscheck vor dem Rohbau. Es geht um die Fragen, die vor Beton, Hinterfuellung und Terrassenaufbau geklaert werden sollten: Wo steht die Technik frostgeschuetzt? Wie kommt Wasser aus den Leitungen? Welche Teile muessen erreichbar bleiben? Und welche Skizze spart spaeter mehrere Stunden Sucharbeit im Winter oder bei einem Serviceeinsatz?
Warum der Technikschacht nicht der Restplatz der Poolplanung ist
Die bsw-Planungsrichtlinien beschreiben den Technikraum als trocken, frostsicher und gut belueftet; die Wasseraufbereitung soll moeglichst nahe am Becken sitzen. Auch wenn ein privater Aussenpool keinen grossen Technikraum hat, gilt die Logik im Kleinen: Pumpe, Filter, Ventile und Rohrsammler brauchen einen Ort, der nicht nur heute passt, sondern auch in fuenf Jahren noch zugaenglich ist.
Wer den Schacht erst nachträglich in eine Terrassenecke zwingt, verliert Planungsspielraum. Dann werden Leitungslängen, Druckverlust, Entleerung und Deckelzugang zu Kompromissen. Ein scheinbar gesparter Quadratmeter kann spaeter bedeuten, dass bei jeder Einwinterung Abdeckungen abgebaut, Pflanztröge verschoben oder Verschraubungen blind gesucht werden muessen.
- Schachtlage, Deckelmass und Rohrfuehrung gehoeren auf denselben Plan wie Becken und Terrasse.
- Technik braucht trockenen, beluefteten und sinnvoll erreichbaren Raum.
- Kurze Wege zum Becken helfen, ersetzen aber keine Wartungsflaeche.
Winterentleerung wird vor dem Verlegen entschieden
Frostschaeden entstehen nicht erst im Winter, sondern oft in der Planung. Raypak weist fuer Pooltechnik darauf hin, dass Bauteile, die Wasser halten, ueber Ablassmoeglichkeiten entleert werden muessen. Bei Rohrleitungen ist die Frage aehnlich: Wo bleibt Wasser stehen, wenn die Anlage ausser Betrieb geht, und wie kommt es kontrolliert heraus?
Das bedeutet nicht, dass jede Leitung einfach sichtbar nach unten laufen muss. Entscheidend ist, dass die spaetere Einwinterung eine nachvollziehbare Reihenfolge hat: Absperren, Druckseite und Saugseite trennen, tief liegende Punkte kennen, Stopfen erreichen, Equipment entleeren und dokumentieren. Wird diese Logik erst nach dem Rohrbau erfunden, bleiben tote Taschen, unklare Gefaelle oder nicht erreichbare Verschraubungen zurueck.
- Jede wasserfuehrende Komponente braucht eine geplante Entleerungs- oder Serviceposition.
- Tiefpunkte muessen bekannt und erreichbar sein, nicht unter Belag verschwinden.
- Die Einwinterungsreihenfolge sollte als Skizze vorliegen, bevor Rohre verdeckt werden.
Gefaelle, Druckverlust und Zugang muessen zusammen gedacht werden
Die DIN-EN-16713-Logik, wie sie in Fachartikeln zum privaten Poolleitungsbau zusammengefasst wird, zielt auf passende Rohrdimensionierung, geringe Druckverluste und realistische Stroemungsgeschwindigkeiten. Fuer den Schacht heisst das: Leitungen duerfen nicht nur irgendwie zusammenlaufen. Sie sollen so gefuehrt werden, dass Hydraulik, Entleerung und Bedienbarkeit zusammenpassen.
Ein zu enger Schacht fuehrt oft zu kurzen, harten Boegen und Ventilgruppen, die zwar technisch verbunden sind, aber kaum noch bedient werden koennen. Ein zu weit entfernter Schacht kann dagegen laengere Leitungen und mehr Druckverlust erzeugen. Die richtige Loesung ist selten maximal nah oder maximal versteckt, sondern gut erreichbar, hydraulisch plausibel und in der Wartung nachvollziehbar.
- Rohrdimension, Bogenanzahl und Ventilposition beeinflussen Energiebedarf und Service.
- Ein Ventil, das nur mit verrenktem Arm erreichbar ist, ist planerisch nicht fertig.
- Gefaelle hilft nur, wenn der Ablaufpunkt spaeter zugaenglich bleibt.

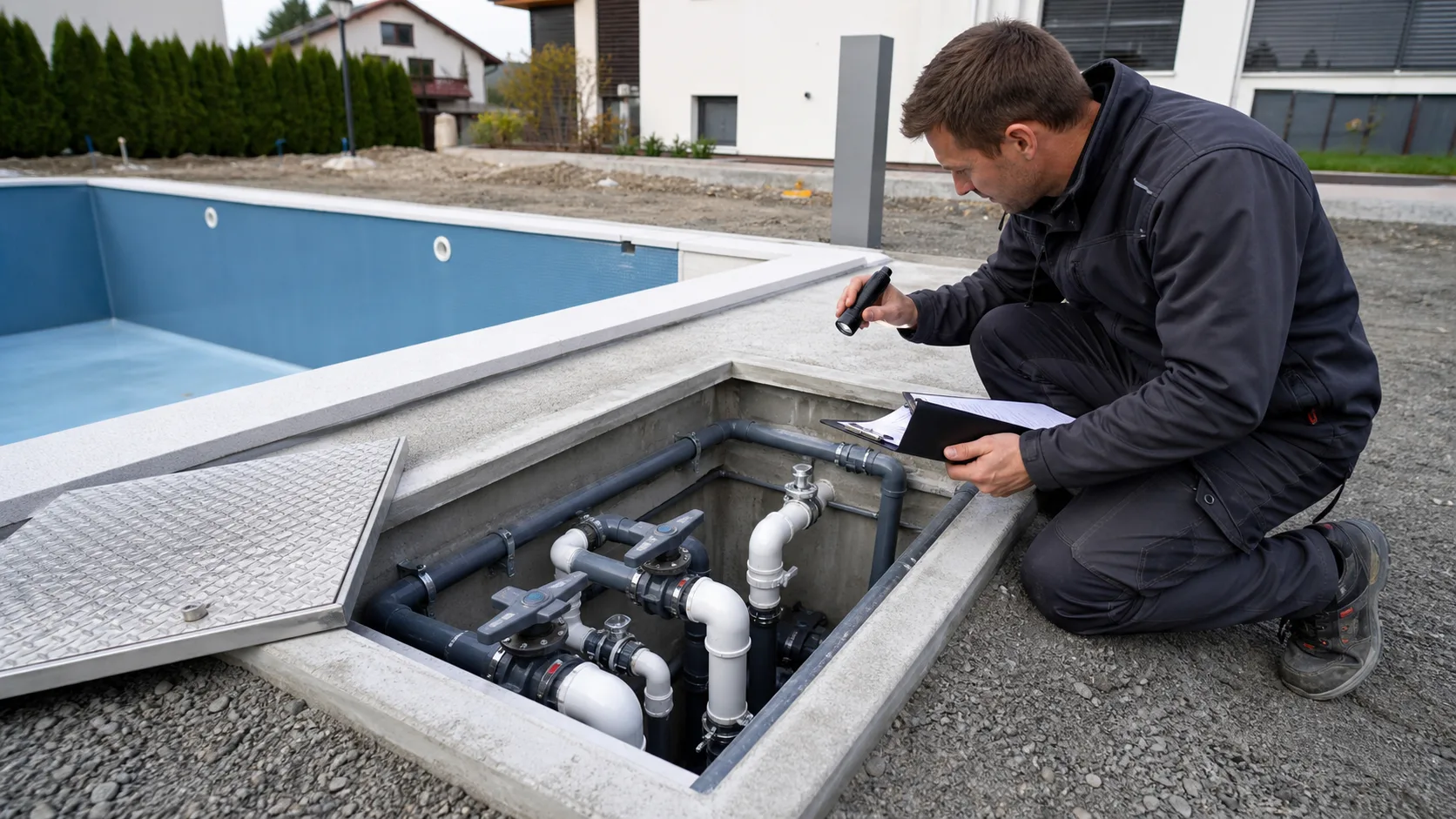

Servicezugang ist mehr als ein Deckel im Belag
Ein Revisionsdeckel beweist noch keinen Servicezugang. Entscheidend ist, ob Filterdeckel, Pumpe, Mehrwegeventil, Absperrungen und eventuelle Abdeckungsantriebe real bedient oder ausgebaut werden koennen. Im Alltag zeigt sich das bei einfachen Arbeiten: Filter reinigen, Dichtung tauschen, Pumpe entlueften, Ventilstellung pruefen oder nach der Einwinterung wieder sauber starten.
Planerisch hilft ein banaler Test: Kann eine Person knien, ein Werkzeug ansetzen und ein Bauteil herausheben, ohne dass ein zweites Bauteil im Weg ist? Wenn die Antwort auf dem Plan schon nein ist, wird sie auf der Baustelle nicht besser. Besonders kritisch sind schwere Deckel, schmale Lichtschachtloesungen und Schachtpositionen direkt unter fixen Terrassenelementen.
- Deckel frei oeffnen, Bauteile ausbauen, Ventile lesen und bedienen.
- Keine spaeteren Fixeinbauten direkt ueber Wartungspunkten planen.
- Serviceflaeche realistisch mit Werkzeug und Koerperhaltung pruefen.
Technikschacht und Abdeckung frueh gemeinsam pruefen
Bei Pools mit Rollladen, Unterflurabdeckung oder Schachtabdeckung treffen mehrere Zugangsebenen aufeinander. Der Poolabdeckungs-Schacht, der Technikschacht und der spaetere Terrassenbelag duerfen sich nicht gegenseitig blockieren. Gerade im Neubau wirkt jede Komponente fuer sich logisch, bis Deckel, Fuehrung, Kabelweg und Rohrgruppe am selben Punkt landen.
Deshalb sollte die Planung nicht nur Draufsicht zeigen. Eine einfache Schnittskizze mit Hoehen, Deckelaufbau, Wasserstand, Rohrdurchfuehrung und Revisionsflaeche verhindert viele spaete Kollisionen. Wenn Abdeckung und Technik getrennt angeboten werden, braucht es trotzdem eine gemeinsame Schnittstelle, sonst werden die Gewerke spaeter am fertigen Belag kreativ.
- Abdeckung, Technikschacht und Terrassenaufbau gemeinsam im Schnitt pruefen.
- Kabelwege und Revisionspunkte nicht nachtraeglich durch Rohrgruppen quetschen.
- Schnittstellen zwischen Poolbau, Elektrik und Belag schriftlich klaeren.
Welche Dokumentation spaeter wirklich hilft
Eine gute Schachtdokumentation muss keine Planmappe mit 40 Seiten sein. Nuetzlich sind Fotos vor dem Verfuellen, eine Skizze der Saug- und Druckleitungen, eine Liste der Ventilfunktionen und ein kurzer Einwinterungsablauf. Wichtig ist, dass die Informationen dort auffindbar bleiben, wo sie gebraucht werden: beim Service, beim Wintertermin und bei einer spaeteren Sanierung.
Besonders wertvoll sind Fotos mit offenem Schacht und sichtbaren Rohrwegen, bevor Erde, Kies oder Plattenaufbau alles verdecken. Wer nur den fertigen Deckel fotografiert, dokumentiert den falschen Zustand. Auch kleine Markierungen am Plan koennen spaeter helfen: Skimmerleitung, Bodenablauf, Einlaufduesen, Abdeckung, Entleerungspunkt, Elektrotrasse nur als Fachgewerk-Hinweis.
- Fotos vor dem Verfuellen und vor dem Terrassenbelag sichern.
- Ventilfunktionen und Entleerungspunkte eindeutig beschreiben.
- Dokumentation fuer Service und Einwinterung getrennt von Werbeunterlagen aufbewahren.
Fazit: Der beste Schacht ist unspektakulaer, trocken und erreichbar
Ein guter Technikschacht faellt im Alltag kaum auf. Genau das ist sein Ziel. Er haelt die Technik erreichbar, die Leitungen nachvollziehbar und die Winterentleerung planbar. Schlechte Schaechte machen sich dagegen bei jedem Service bemerkbar: zu eng, zu nass, zu unklar, zu tief oder unter einem Belag versteckt, den niemand mehr oeffnen moechte.
Vor dem Rohbau lohnt sich deshalb ein eigener Technikschacht-Termin auf dem Plan. Nicht als Luxusdetail, sondern als Schadensvermeidung. Wer jetzt die Entleerung, das Gefaelle, die Revisionsflaechen und die Schnittstellen klaert, baut keinen komplizierteren Pool. Er baut einen Pool, der spaeter wartbar bleibt.
Fragen zum Thema
Muss ein Pool-Technikschacht immer frostfrei sein?
Die Pooltechnik sollte so geplant werden, dass wasserfuehrende Bauteile kontrolliert entleert oder frostgeschuetzt untergebracht werden koennen. Entscheidend ist nicht nur die Temperatur im Schacht, sondern ob Wasser in Leitungen, Pumpe, Filter oder Armaturen stehen bleibt.
Reicht ein kleiner Revisionsdeckel fuer den Technikschacht?
Nur wenn darunter alle wichtigen Bauteile wirklich erreichbar bleiben. Ein Deckel ist zu klein, wenn Ventile nicht bedienbar sind, Filterteile nicht ausgebaut werden koennen oder spaetere Wartung nur blind moeglich ist.
Wann wird die Winterentleerung geplant?
Vor dem Rohrbau. Tiefpunkte, Absperrungen, Entleerungspunkte und die spaetere Reihenfolge der Einwinterung muessen vor dem Verdecken der Leitungen klar sein.
Warum ist eine Fotodokumentation vor dem Verfuellen wichtig?
Weil nach dem Terrassenaufbau oft niemand mehr sieht, wo Leitungen, Abzweige und Durchfuehrungen verlaufen. Fotos vom offenen Zustand helfen bei Service, Lecksuche und spaeteren Umbauten.
Kann der Technikschacht direkt unter der Terrasse liegen?
Ja, wenn Deckel, Lastabtragung, Entwaesserung, Belag und Serviceflaeche gemeinsam geplant sind. Problematisch wird es, wenn fixe Aufbauten oder schwere Platten den Zugang im Alltag verhindern.
